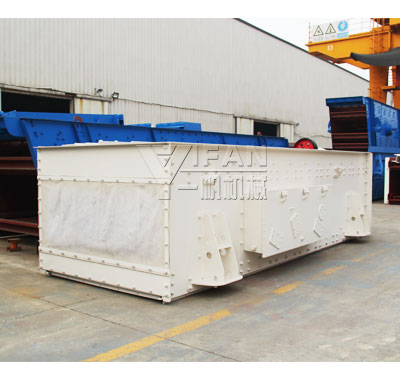

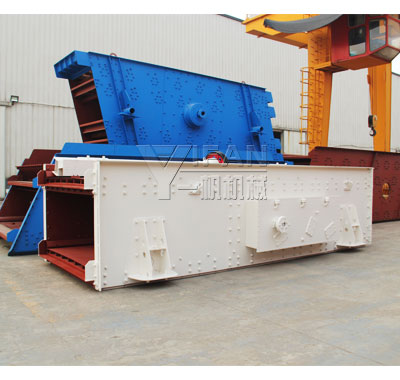

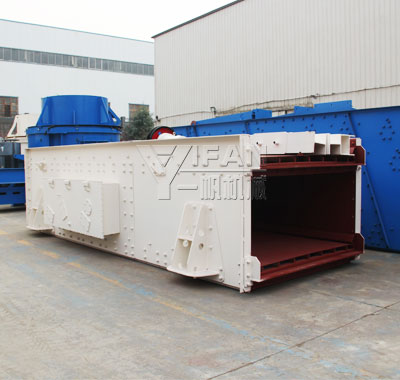

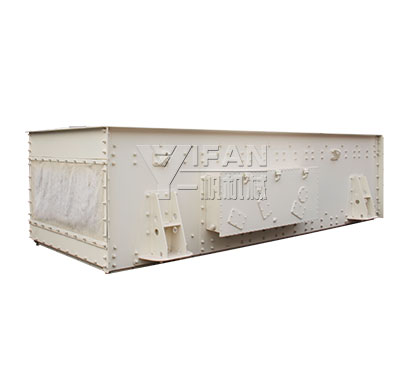

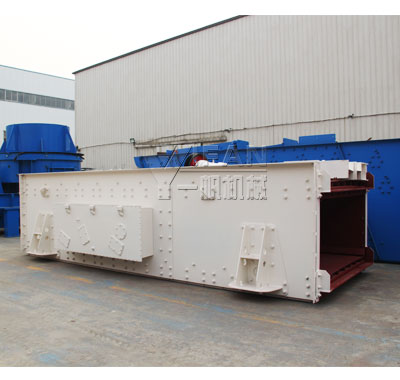

TES系列三軸橢圓篩產品介紹

TES系列三軸橢圓振動篩產品特點與技術優勢：

1、處理能力大，篩分效率高；

2、篩機運行軌跡為橢圓形，運動平穩，功耗低；

3、雙振幅（15-19mm）、振動方向角（30°-60°）、振動頻率（645-875r/min）可調，調整方便、簡捷；物料篩分順暢，不易堵孔、堵料。

TES系列三軸橢圓篩的優勢：

三軸驅動能使篩機產生理想的橢圓運動，它兼有圓振動篩和直線振動篩的優點，且橢圓軌跡、振幅可調，可根據實際物料狀況選擇振動軌跡， 對難篩分的物料更具優勢；

三軸驅動強迫同步激振，能使篩機獲得穩定的工作狀態，對要求處理量大的篩分尤其有利；

三軸驅動改善了篩框受力狀態，減輕了單個軸承負荷，側板受力均勻, 減少了應力集中點, 改善了篩框的受力條件,提高了篩機的可靠性和壽命，為篩機的大型化奠定了理論基礎。 由于其水平安裝，有效的降低了機組高度，能很好的滿足大、中型移動式篩分機組的需要。 軸承稀油潤滑，有效降低了軸承溫度，提高了壽命； 同樣的篩分面積，橢圓振動篩產量可提高1.3－2倍。

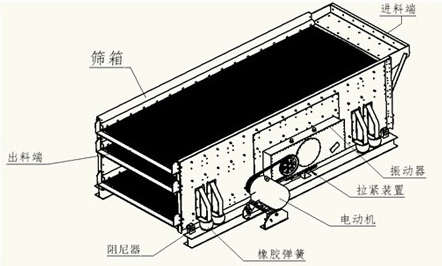

TES系列三軸橢圓振動篩結構：

由電機、傳動裝置、激振器、篩箱、橡膠彈簧、底架、阻尼器等構成。

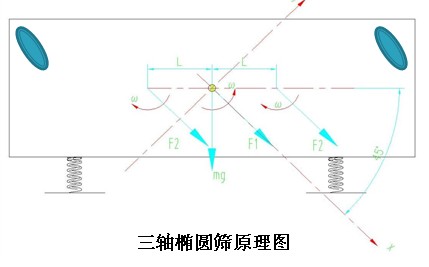

TES系列三軸橢圓篩工作原理:

動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器（速比為1），實現三根軸同速旋轉，產生激振力，激振器與篩箱高強度螺栓聯接，產生橢圓運動。物料在篩面上隨篩機高速橢圓運動，迅速分層、透篩、向前，最終完成物料的分級。

TES系列三軸橢圓篩技術參數

三軸橢圓篩技術參數：

型號 Model	規格 specification (W×L)m	篩網面積 Screen area (㎡)	篩面 screen mesh		最大進料粒度 Max feeding size (mm)	雙振幅 Double amplitude (mm)	振動頻率 Vibrating frequency (r/min)	處理能力 Capacity (t/h)	電機功率 Motor power (kw)
			層數   deck	篩網  mesh
2TES1852	1.8×5.2	9.45	2	編織 woven wire cloth	150	14-18	645-875	120-250	22
3TES1852	1.8×5.2	9.45	3					120-250	30
2TES1860	1.8×6.0	10.8	2					160-320	37
3TES1860	1.8×6.0	10.8	3					160-320	37
2TES2060	2.0×6.0	12	2					200-385	37
3TES2060	2.0×6.0	12	3					200-385	45
2TES2460	2.4×6.0	14.4	2					240-462	45
3TES2460	2.4×6.0	14.4	3					240-462	45
